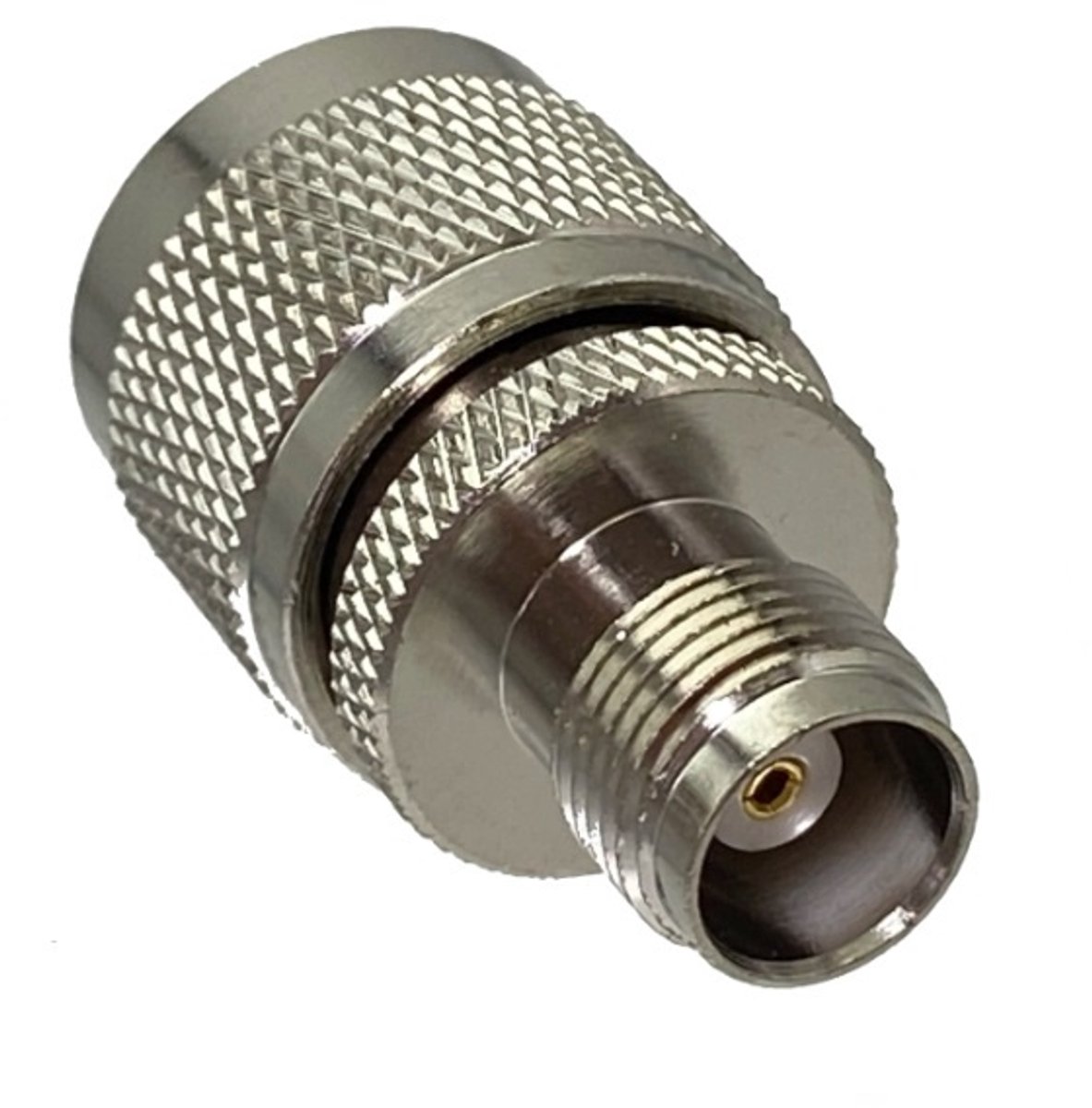

TNC (v) - UHF (m) adapter - 50 Ohm

TNC (v) - UHF (m) adapter - 50 Ohm

Deze adapter kunt u gebruiken om een kabel of apparaat met TNC connector te koppelen met een kabel of apparaat met UHF aansluiting. Deze adapter kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.

TNC connector

De TNC connector is een in de jaren '50 ontworpen schroefbare versie van de BNC connector. De connector heeft in de regel een 50 Ohm impedantie, maar is (zeldzaam) ook te vinden als 75 Ohm connector. De TNC connector werkt het beste bij 0-11 GHz toepassingen en presteert beter dan de BNC connector op microgolf frequenties.

Omgekeerde polariteit TNC connectoren

Naast standaard TNC connectoren zijn er ook omgekeerde polariteit TNC connectoren (Reverse Polarity TNC) Dit is een variatie van de TNC connector waarbij de binnenste pin van geslacht wisselt. TNC connectoren zijn niet compatibel met RP-TNC connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)TNC aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

In totaal zijn er 4 soorten TNC connectoren:

• TNC mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
• TNC vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
• RP-TNC mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
• RP-TNC vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)

UHF connector

De UHF connector is een schroefbare RF connector, ontworpen tijdens de Tweede Wereldoorlog en oorspronkelijk bedoeld als video connector bij radar toepassingen. Op dit moment wordt de UHF connector vooral gebruikt bij RF toepassingen en is het een veel voorkomende connector bij amateur radio en marifoon (maritieme telefoon) toepassingen. Hier wordt de mannelijke connector vaak PL259 (PL-259) genoemd en de vrouwelijke connector SO239 (SO-239). Ook is de connector soms aanwezig op video- en beeldapparatuur uit de late jaren 70, waar deze connector dient als composiet in- en uitgang.

Specificaties TNC (v) - UHF (m) adapter - 50 Ohm

• connectoren: TNC (vrouwelijk) - UHF (mannelijk)
• uitvoering: rechte adapter
• impedantie: 50 Ohm
• levering omvat 1x adapter
• conform: niet bekend
• kleur: grijs
• garantie: 2 jaar
